氣象站雨量傳感器原理

收集在斗口的雨水通過水嘴和漏斗注入翻斗。當一個桶接水時，另一個桶處于等待狀態。當集水容積達到設定值(6.28mL)時，因重力而翻轉。此時，另一個水桶上升到接水狀態，當水達到設定值時，就翻轉，如此反復形成接水翻轉的過程。當翻斗翻轉時，翻斗側面的磁鋼使上部具有磁性。磁性開關打開和關閉。即使磁開關通斷一次，也輸出一個脈沖信號，表示0.2mm的降水量。脈沖信號通過信號電纜輸出到二次儀表，實現降水量的遙測。

本儀器符合以下技術規范和標準:SL61-94《水文自動測報系統規范》；GB11831-2002水文測報裝置遙測雨量計；GB11832-2002《翻斗式雨量計》；參見JB/T9329-1999《儀器運輸、運輸和貯存的基本環境條件和試驗方法》

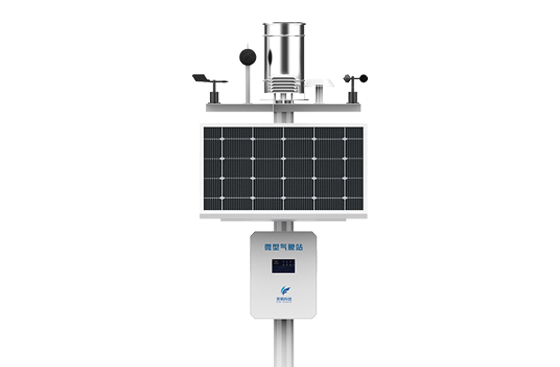

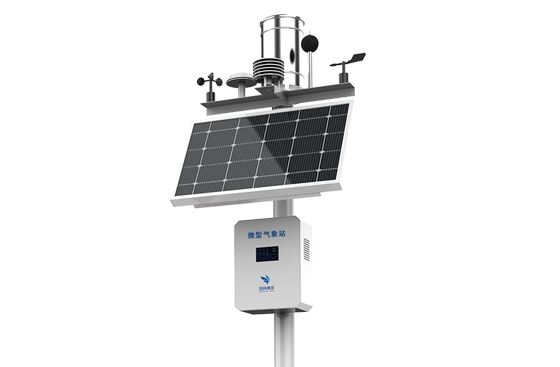

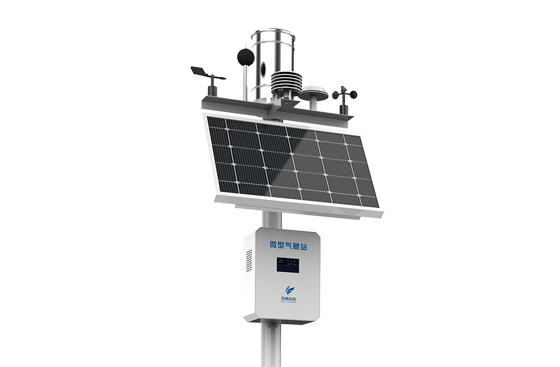

遠距離監控

監測數據通過自動氣象站的網關網絡傳輸?shù)轿锫?lián)網云平臺，進行采集、分析和統計。用戶可以通過電腦和手機遠程實時查看數據。

產品特性

1.結構設計合理，水桶和外殼采用工程塑料制成，美觀大方，耐腐蝕。

2.采用進口干簧管，測量精度高，穩定性好。

3.轉動部分采用不銹鋼軸和精密寶石軸承，不僅轉動鏟斗靈敏度高，而且工作穩定可靠，耐磨損，使用壽命長。精密加工保證了整個翻斗系統的高精度。

4.機箱內部有一個水平氣泡，可以通過底角調節，達到最佳水平度。

適應性

YCST-RC雨量傳感器可廣泛應用于氣象站、水文站、農林、野外預報站等相關部門測量降水量、降水強度和降水時間。輸出分辨率為0.1mm和0.2mm的脈沖信號，通過記錄脈沖數達到測量降水量、降水強度、降水時間等水量大小的目的。

詳細參數

1.進水口直徑:200毫米

2.測量降水強度:≤4毫米/分鐘(可用8毫米/分鐘)

3.分辨率:0.1mm(3.14ml)；0.2毫米(6.28毫升)

4.誤差:±4%(室內靜態試驗，強度2mm/min)

5.輸出信號:(干簧管)脈沖信號

6.工作溫度:0-50℃

7.儲存溫度:-10℃-50℃

8.重量:3.2千克

技術檢查

1.檢查翻斗是否靈活。

2..翻斗軸的間隙應為0.5毫米左右

3.限位螺釘是否擰緊？

4.檢查磁性開關是否正常使用。

5.調試方法:(以0.2mL為例)

人工恒壓注水試驗:用500毫升標準量杯量取314毫升清水，注入恒壓注水器。清水通過進水口流入翻斗，確定300秒后流出(儀器指示50次)。一個翻斗6.28mL(表示0.2mm降雨量)，翻斗翻轉50次。誤差≤4%(52次以內)為合格。例如，傾翻次數> 4次。
